气动内螺纹角座阀 LDY2000
发布日期：2024-06-22 浏览次数：1109
| 技术参数 |
|
| 管道压力 | Max 1.6MPA(232psi) |
| 控制压力 | 0.3-0.8MPA(43.5-116psi) |
| 控制介质 | 中性气体或空气 |
| 阀体材料 | CF8M/CF8 |
| 密封材料 | PTFE |
| 气缸材料 | CF8 |
| 气缸尺寸 | 50mm,63mm,80mm,100mm |
| 适用介质 | 水，酒精，油，燃料，蒸汽，中性气体或液体，有 机溶剂，酸碱溶液 |
| 介质粘度 | Max 600mm2/s |
| 介质温度 | -10℃～+180℃ |
| 环境温度 | -10℃～+80℃ |
| 控制形式 | 标准常闭、常开、单作用 |
| 连接形式 | 螺纹式，焊接时，法兰式，快装式 |
| 特点： |
|
| 流量大、流阻小、无水锤 |
| Y型设计，增加30%流量 |
| 超长使用寿命 |
| 阀杆自动校正，自润滑，免维护 |
| 气缸采用不锈钢材质，在恶劣的环境中更加优秀，可360°旋转 |

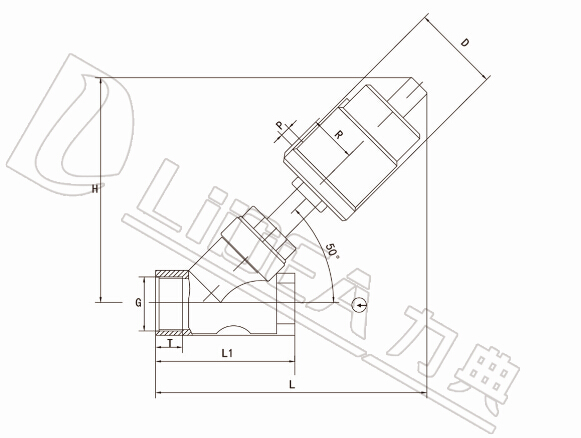

| 外形尺寸 |
| 型号 | DN | D | R | P | G | H | L | L1 | T | L2 | D1 | 执行器 |
| LDY200015 | 15 | 62 | 33.5 | G1/8 | G1/2 | 126 | 133 | 68 | 11 | 100 | 19 | 50 |
| LDY200020 | 20 | 62 | 33.5 | G1/8 | G3/4 | 131 | 137 | 75 | 14 | 120 | 24 | 50 |
| LDY200025 | 25 | 62 | 33.5 | G1/8 | G1 | 140 | 149 | 90 | 15 | 140 | 29 | 50 |
| LDY200025 | 25 | 76 | 42 | G1/8 | G1 | 165 | 174 | 90 | 15 | 140 | 29 | 63 |
| LDY200032 | 32 | 76 | 42 | G1/8 | G1 1/4 | 175 | 188 | 115 | 17.5 | 155 | 36 | 63 |
| LDY200040 | 40 | 76 | 42 | G1/8 | G1 1/2 | 178 | 190 | 115 | 17.5 | 170 | 42 | 63 |
| LDY200050 | 50 | 96 | 50 | G1/8 | G2 | 195 | 205 | 135 | 20 | 190 | 52 | 80 |
