发布日期：2024-06-21 浏览次数：1106
| 技术参数 | 阀体参数 | |
| 气缸形式 双作用、单作用 | 公称压力 PN16、PN25、PN40、PN64 | |
| 环境温度 -20℃～+80℃ | 连接方式 法兰式GB(特选JB、ANSI、JIS) | |
| 气源压力 双作用4～8bar,单作用5～8bar | 阀体材质 WCB、SS304、SS316、SS316L | |
| 球芯材质 SS、SS304、SS316、SS316L | ||
| 功能选项 | 密封材料 PTFE、PPL(特选：石墨、硬密封） | |
| 防 爆 型 防爆等级：dIIBT4 | 工作温度 | C3：-30℃～150℃ |
| 信号反馈 X1机械无源信号，X2有源信号 | C6：-30℃～250℃ | |
| 手动功能 气动阀可选手轮、手动开阀、关阀功能 | C7：-30℃～350℃ | |
| 调 节 型 输入4-20mA信号，实现球阀调节功能 | C8：-40℃～450℃ | |
| 标准规范 | 附件选项 | |
| 法兰标准 GB/12221 | 回 讯 器 也叫限位开关，远程反馈开关信号 | |
| 结构长度 JB/T9092 | 电 磁 阀 双作用选两位五通，单作用选两位三通 | |
| 法兰连接 GB/12237 | 三 联 件 可对气源稳压、过滤、气缸加润滑油 | |
| 法兰连接尺寸 GB/9113、JB/T79 | 手轮机构 转动手轮机构，可实现手动开、关阀 | |
| 检测与实验 GB/T13927、JB/T9092 | 电器定位器 输入4-20mA信号，实现球阀调节功能 | |
| 备 注 气缸参数请另参考所选配的气动执行器资料 | ||

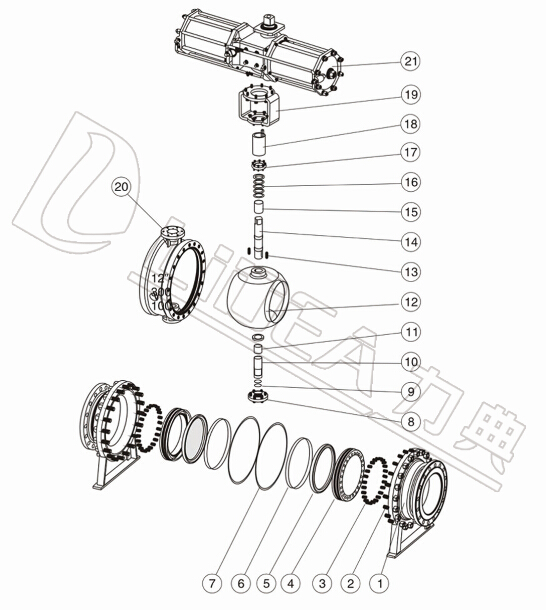

| 零件结构材质表 | |||||
| 材质 | |||||
| 序号 | 零件名称 | C | P | R | |
| 1 | 右阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 2 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 3 | 弹簧 | 60siMn | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 4 | 阀座 | 25或1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 5 | 密封圈 | PTFE、尼龙（Nyfon）、对位聚苯(PPL)、硬质合金Hard Alloy | |||
| 6 | O型圈 | 橡胶Rubber、氟橡胶viton | |||
| 7 | 垫片 | PTFE、石墨金属复合垫 | |||
| 8 | 法兰 | WCB | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 9 | 垫片 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 10 | 下阀杆 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 11 | 衬套 | PTFE复合轴承 | |||
| 12 | 球体 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 13 | 键 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 14 | 阀杆 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 15 | 衬套 | PTFE复合轴承 | |||
| 16 | 填料 | PTFE、柔性石墨 | |||
| 17 | 填料压盖 | WCB | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 18 | 连接套 | 35 | 35 | 1Cr18Ni9Ti | |
| 19 | 支架 | WCB | WCB | 1Cr18Ni9Ti | |
| 20 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 21 | 气动执行器 | LDP系列、LDSK系列、AW系列 | |||

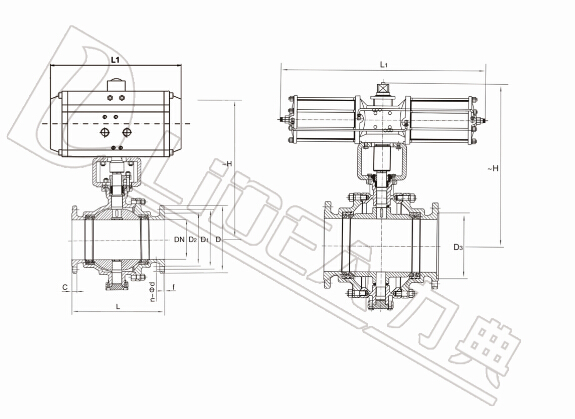

| 主要外形连接尺寸Q641F(N、P、H、Y)-PN16(1.6MPA) | |||||||||||
| 型号 | DN | L | L1 | ～H | D | D1 | D2 | C | F | n-Φd | 执行器型号 |
| LDBAAAP50 | 50 | 178 | 211/315 | 323/348 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | LD083P/LD105SK |
| LDBAAAP65 | 65 | 190 | 248/269 | 363/388 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | LD105P/LD125SK |
| LDBAAAP80 | 80 | 203 | 269/345 | 408/430 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | LD105P/LD125SK |
| LDBAAAP100 | 100 | 229 | 345/438 | 470/527 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | LD125P/LD160SK |
| LDBAAAP125 | 125 | 356 | 409/550 | 537/625 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | LD160P/LD190SK |
| LDBAAAP150 | 150 | 394 | 438/600 | 577/655 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | LD190P/LD210SK |
| LDBAAAP200 | 200 | 457 | 600/633 | 695/730 | 340 | 295 | 266 | 24 | 3 | 12-Φ22 | LD210P/LD240SK |
| LDBAAAP250 | 250 | 533 | 633/730 | 762/792 | 405 | 355 | 319 | 26 | 3 | 12-Φ26 | LD240P/LD270SK |
| LDBAAAP300 | 300 | 610 | 1180 | 808 | 460 | 410 | 370 | 28 | 4 | 12-Φ26 | AW20/AW25S |
| LDBAAAP350 | 350 | 686 | 1180 | 916 | 520 | 470 | 429 | 30 | 4 | 16-Φ26 | AW20/AW28S |
| LDBAAAP400 | 400 | 762 | 1320 | 970 | 580 | 525 | 480 | 32 | 4 | 16-Φ30 | AW28/AW35S |
| LDBAAAP500 | 500 | 914 | 1430 | 1088 | 715 | 650 | 609 | 36 | 4 | 20-Φ33 | AW35/AW40S |
| 主要外形连接尺寸Q641F(N、P、H、Y)-PN25(2.5MPA) | |||||||||||
| 型号 | DN | L | L1 | ～H | D | D1 | D2 | C | F | n-Φd | 执行器型号 |
| LDBAAAP50 | 50 | 216 | 248/345 | 333/370 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | LD083P/LD125SK |
| LDBAAAP65 | 65 | 243 | 269/409 | 388/442 | 185 | 145 | 118 | 22 | 3 | 4-Φ18 | LD105P/LD140SK |
| LDBAAAP80 | 80 | 283 | 345/438 | 430/472 | 200 | 160 | 132 | 24 | 3 | 8-Φ18 | LD125P/LD160SK |
| LDBAAAP100 | 100 | 305 | 409/550 | 507/575 | 235 | 190 | 156 | 24 | 3 | 8-Φ22 | LD140P/LD190SK |
| LDBAAAP125 | 125 | 381 | 438/600 | 562/630 | 270 | 220 | 184 | 26 | 3 | 8-Φ26 | LD160P/LD210SK |
| LDBAAAP150 | 150 | 403 | 550/633 | 640/700 | 300 | 250 | 211 | 28 | 3 | 8-Φ26 | LD190P/LD240SK |
| LDBAAAP200 | 200 | 502 | 600/633 | 705/740 | 360 | 310 | 274 | 30 | 3 | 12-Φ26 | LD210P/LD240SK |
| LDBAAAP250 | 250 | 568 | 633/730 | 772/802 | 425 | 370 | 330 | 32 | 3 | 12-Φ30 | LD240P/LD270SK |
| LDBAAAP300 | 300 | 648 | 1180 | 820 | 485 | 430 | 389 | 34 | 4 | 16-Φ30 | AW20/AW25S |
| LDBAAAP350 | 350 | 762 | 1180 | 934 | 555 | 490 | 448 | 38 | 4 | 16-Φ30 | AW20/AW28S |
| LDBAAAP400 | 400 | 838 | 1320 | 990 | 620 | 555 | 503 | 40 | 4 | 16-Φ36 | AW28/AW35S |
| LDBAAAP500 | 500 | 991 | 1430 | 1006 | 730 | 660 | 609 | 44 | 4 | 20-Φ36 | AW35/AW40S |
| 主要外形连接尺寸Q61(6、8、2)1F(N、P、Y)-PN40～64(4.0MPA～6.4MPA) | |||||||||||
| 型号 | DN | L | L1 | ～H | D | D1 | D2 | C | F | n-Φd | 执行器型号 |
| LDBAAAP50 | 50 | 216 | 248/345 | 358/397 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | LD083P/LD125SK |
| LDBAAAP65 | 65 | 243 | 269/345 | 410/452 | 185 | 145 | 118 | 22 | 3 | 4-Φ18 | LD105P/LD125SK |
| LDBAAAP80 | 80 | 283 | 345/4096 | 462/530 | 200 | 160 | 132 | 24 | 3 | 8-Φ18 | LD125P/LD140SK |
| LDBAAAP100 | 100 | 305 | 409/438 | 547/615 | 235 | 190 | 156 | 24 | 3 | 8-Φ22 | LD140P/LD160SK |
| LDBAAAP125 | 125 | 381 | 438/550 | 635/695 | 270 | 220 | 184 | 26 | 3 | 8-Φ26 | LD160P/LD190SK |
| LDBAAAP150 | 150 | 403 | 550/600 | 700/735 | 300 | 250 | 211 | 28 | 3 | 8-Φ26 | LD190P/LD210SK |
| LDBAAAP200 | 200 | 502 | 633/730 | 748/778 | 375 | 320 | 284 | 34 | 3 | 12-Φ30 | LD240P/LD270SK |
| LDBAAAP250 | 250 | 568 | 730 | 803 | 450 | 385 | 315 | 38 | 3 | 12-Φ33 | LD270P/AW25S |
| LDBAAAP300 | 300 | 648 | 1320 | 914 | 515 | 450 | 409 | 42 | 4 | 16-Φ33 | AW25/AW28S |
| LDBAAAP350 | 350 | 762 | 1320 | 970 | 580 | 510 | 465 | 46 | 4 | 16-Φ36 | AW25/AW35S |
| LDBAAAP400 | 400 | 838 | 1430 | 1060 | 660 | 585 | 535 | 50 | 4 | 16-Φ39 | AW35/AW40S |
| LDBAAAP500 | 500 | 991 | 1950 | 1228 | 755 | 670 | 615 | 52 | 4 | 20-Φ42 | AW40 |
备注：
球阀结构长度及连接法兰尺寸根据JB/T79标准或用户要求设计制作。
执行器型号***/***分别是气动执行器双作用式/单作用式（弹簧复位）。
根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。
以上执行器配置及数据均采用软密封（F、N、P）阀门，硬密封阀门的配置及数据请咨询本公司。
