| 技术参数 | 阀体参数 | |
| 气缸形式 双作用、单作用 | 公称压力 PN16、PN25、 | |
| 环境温度 -20℃～+80℃ | 连接方式 内螺纹（特选：卡箍、对焊、承插焊） | |
| 气源压力 双作用4～8bar,单作用5～8bar | 阀体材质 SS304、SS316、SS316L | |
| 球芯材质 SS304、SS316、SS316L | ||
| 功能选项 | 密封材料 PTFE、PPL(特选：石墨、金属硬密封） | |
| 防 爆 型 防爆等级：dIIBT4 | 工作温度 | C3：-30℃～150℃ |
| 信号反馈 X1机械无源信号，X2有源信号 | C6：-30℃～250℃ | |
| 手动功能 气动阀可选手轮、手动开阀、关阀功能 | ||
| 调 节 型 输入4-20mA信号，实现球阀调节功能 | 附件选项 | |
| 回 讯 器 也叫限位开关，远程反馈开关信号 | ||
| 标准规范 | 电 磁 阀 双作用选两位五通，单作用选两位三通 | |
| 设计依据 GB标准 | 三 联 件 可对气源稳压、过滤、气缸加润滑油 | |
| 设计标准 GB/12237 | 手轮机构 转动手轮机构，可实现手动开、关阀 | |
| 实验和检验 JB/T9002 | 电器定位器 输入4-20mA信号，实现球阀调节功能 | |
| 备 注 气缸参数请另参考所选配的气动执行器资料 | ||

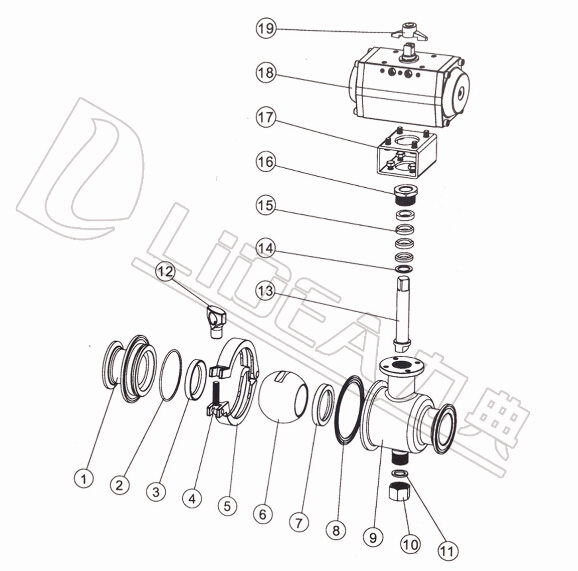

| 零件结构材质表 | |||
| 序号 | 零件名称 | 材质C | 材质R |
| 1 | 左阀体 | 304 | 316 |
| 2 | O型圈 | 无毒橡胶 | 无毒橡胶 |
| 3 | 阀座 | PTFE | PTFE |
| 4 | 吊环螺栓 | 304 | 316 |
| 5 | 卡箍 | 304 | 316 |
| 6 | 球体 | 304 | 316 |
| 7 | 阀座 | PTFE | PTFE |
| 8 | 垫片 | 无毒橡胶 | 无毒橡胶 |
| 9 | 阀体 | 304 | 316 |
| 10 | 螺母 | 304 | 316 |
| 11 | 垫片 | PTFE | PTFE |
| 12 | 蝶形螺母 | 304 | 316 |
| 13 | 阀杆 | 304 | 316 |
| 14 | 垫圈 | 304 | 316 |
| 15 | 填料 | PTFE | PTFE |
| 16 | 压盖 | 304 | 316 |
| 17 | 连接支架 | 304 | 316 |
| 18 | 气动装置 | LDP | LDSK |
| 19 | 位置指示器 | 塑料 | 塑料 |

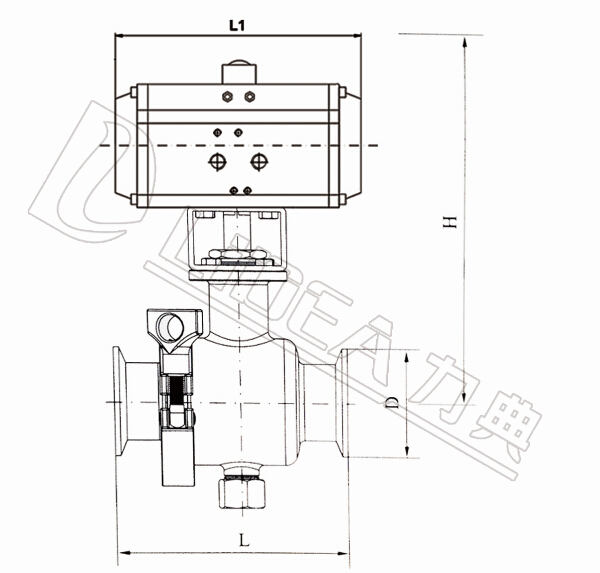

| 主要外形连接尺寸JLWQ681F | ||||||
| 型号 | ISO | in | D | L | L1 | H |
| LDBAAKP20 | 20 | 1/2 | 50.5 | 95 | 104 | 52/63 |
| LDBAAKP25 | 25 | 3/4 | 50.5 | 120 | 410 | 63/83 |
| LDBAAKP32 | 32 | 1 | 50.5 | 130 | 140 | 63/105 |
| LDBAAKP38 | 38 | 1/4 | 50.5 | 140 | 164 | 83/105 |
| LDBAAKP51 | 51 | 1 1/2 | 64 | 170 | 164 | 83/105 |
| LDBAAKP63 | 63 | 2 | 77.5 | 190 | 190 | 105/125 |
| LDBAAKP76 | 76 | 2 1/2 | 91 | 210 | 210 | 105/125 |
| LDBAAKP89 | 89 | 3 | 106 | 220 | 247 | 105/125 |
| LDBAAKP102 | 102 | 4 | 119 | 240 | 270 | 125/160 |
备注：
球阀结构长度及连接法兰尺寸根据JB/T79标准或用户要求设计制作。
执行器型号***/***分别是气动执行器双作用式/单作用式（弹簧复位）。
根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。
以上执行器配置及数据均采用软密封（F、N、P）阀门，硬密封阀门的配置及数据请咨询本公司。
