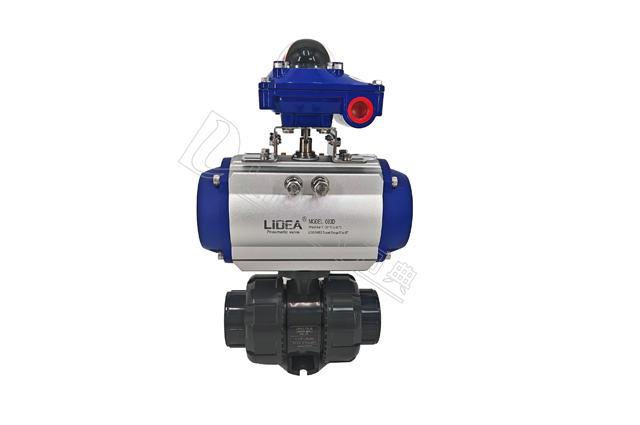

| 技术参数 | 阀体参数 | |
| 气缸形式 双作用、单作用 | 公称压力 PN10 | |
| 环境温度 -20℃～+80℃ | 连接方式 内螺纹 | |
| 气源压力 双作用4～8bar,单作用5～8bar | 阀体材质 UPVC、CPVC、PP、PVDF、ABS | |
| 阀杆材质 UPVC、CPVC、PP、PVDF、ABS | ||
| 功能选项 | 密封材料 PTFE | |
| 防 爆 型 防爆等级：dIIBT4 | 球体材质 UPVC、CPVC、PP、PVDF、ABS | |
| 信号反馈 X1机械无源信号，X2有源信号 | 工作温度 | C1：-20℃～80℃(S) |
| 手动功能 气动阀可选手轮、手动开阀、关阀功能 | ||
| 调 节 型 输入4-20mA信号，实现球阀调节功能 | ||
| 附件选项 | ||
| 标准规范 | 回 讯 器 也叫限位开关，远程反馈开关信号 | |
| 规格 DN15-DN100(1/2''-4'') | 电 磁 阀 双作用选两位五通，单作用选两位三通 | |
| 工作压力 10kg/cm2 | 三 联 件 可对气源稳压、过滤、气缸加润滑油 | |
| 材质 PVC、CPVC、PPG/FRPP、PPH | 手轮机构 转动手轮机构，可实现手动开、关阀 | |
| 标准 国际GB德标DIN美标ANSI 日标JIS | 电器定位器 输入4-20mA信号，实现球阀调节功能 | |
| 标准 台湾地区CNS PT NPT | 备 注 气缸参数请另参考所选配的气动执行器资料 | |

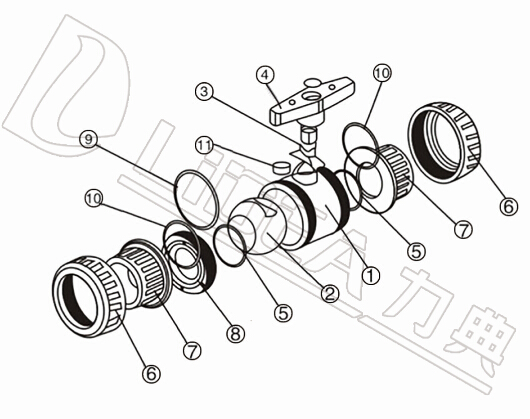

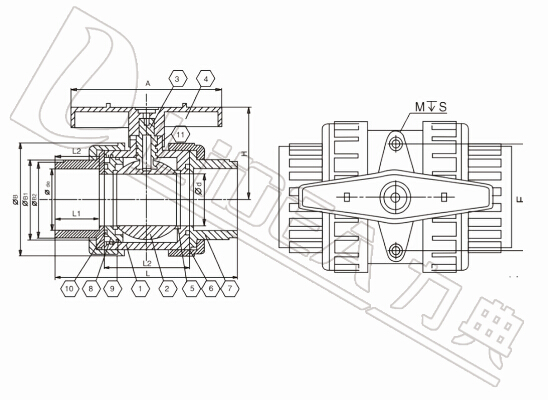

| 零件结构材质表 | ||
| 序号 | 零件名称 | 材质 |
| 1 | 阀体 | PVC/CPVC/PPG/PPHABS |
| 2 | 球体 | PVC/CPVC/PPG/PPHABS |
| 3 | 阀杆 | PVC/CPVC/PPG/PPHABS |
| 4 | 手柄 | ABS |
| 5 | 球密封 | PTFE |
| 6 | 锁母 | PVC/CPVC/PPG/PPHABS |
| 7 | 接管 | PVC/CPVC/PPG/PPHABS |
| 8 | 密封支架 | PVC/CPVC/PPG/PPHABS |
| 9 | 型环 | EPDM/PPM |
| 10 | 型环 | EPDM/PPM |
| 11 | 型环 | EPDM/PPM |
| 主要外形连接尺寸Q61(6、8、2）1F(N、P、Y)-PN16～64(1.6～6.4MPA) | ||||||||||||||
| 型号 | DN | in | d | L | H | L1 | L2 | NID/de | A | B | B1 | B2 | MXS | F |
| LDBAALP15 | 15 | 1/2 | 15 | 99 | 50 | 21 | 47 | 20 | 72 | 54 | 34 | 32 | 3*7 | 30 |
| LDBAALP20 | 20 | 3/4 | 20 | 117 | 61 | 25 | 54 | 25 | 78 | 62 | 40 | 37 | 6*8 | 33 |
| LDBAALP25 | 25 | 1 | 25 | 132 | 68 | 29 | 62 | 32 | 85 | 72 | 47 | 45 | 6*11 | 40 |
| LDBAALP32 | 32 | 1 1/4 | 30 | 142 | 80 | 29 | 69 | 40 | 88 | 84 | 57 | 55 | 8*11 | 47 |
| LDBAALP40 | 40 | 1 1/2 | 38 | 158 | 89 | 31 | 80 | 50 | 108 | 95 | 64 | 61 | 8*11 | 52 |
| LDBAALP50 | 50 | 2 | 48 | 176 | 103 | 38 | 85 | 63 | 133 | 116 | 77 | 75 | 8*15 | 70 |
| LDBAALP65 | 65 | 2 1/2 | 65 | 256 | 128 | 58 | 124 | 75 | 220 | 147 | 97 | 90 | 10*15 | 95 |
| LDBAALP80 | 80 | 3 | 76 | 266 | 135 | 64 | 124 | 90 | 220 | 164 | 116 | 112 | 10*15 | 120 |
| LDBAALP100 | 100 | 4 | 100 | 337 | 163 | 90 | 139 | 100 | 250 | 204 | 137 | 131 | 12*20 | 150 |
备注
球阀结构长度及连接法兰尺寸根据JB/T79标准或用户要求设计制作。
执行器型号***/***分别是气动执行器双作用式/单作用式（弹簧复位）。
根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。
以上执行器配置及数据均采用软密封（F、N、P）阀门，硬密封阀门的配置及数据请咨询本公司。
