L883、L883F、L884F、L885、L885F系列高压倒置桶式疏水阀

发布日期：2024-06-24　浏览次数：1162

L880-L885型、侧面进出、附过滤网、外部尺寸图（mm)
产品型号	口径（DN）	A	B	C	L	最大压力
L880	1/2、3/4	96	76	70	128	17
L881	1/2、3/4、1	96	76	100	128	28
L882	3/4、1、11/4	145	94	137	170	27
L883	1、11/4、11/2	180	120	193	202	31
L884	11/4、11/2、1	203	150	212	232	37
L885	11/2、2	220	148	248	250	25

L881F-L886F型、法兰口、附过滤网、外部尺寸图（mm)
产品型号	口径（DN）	A	B	C	L	最大压力
L881F	15、20、25	96	76	100	170	28
L882F	20、25、32	145	94	137	210	27
L883F	25、32、40	180	121	193	270	31
L884F	32、40、50	203	170	212	320	37
L885F	40、50	220	148	248	350	25
L886F	65、80	265	220	310	400	35

倒桶式蒸汽疏水阀连续排水能量表（KG/HR)选择时必须考虑2-3倍安全系数
型号	L880	881 L881F 81	882 L882F 82	883 L883F 83	884 L884F 84	885 L885F 85	886 L886F 86
0.5	240	420	800	1520	2500	3960	7190
1	280	470	930	1750	2950	4500	8600
2	230	460	930	1800	3020	4500	8150
4	260	410	920	2000	3050	4400	8800
8	280	380	800	1560	2600	4600	8000
9	310	420	900	1750	2950	4900	8850
10	260	365	660	1550	2550	4500	8450
12	200	380	720	1730	2880	4850	9000
15	230	335	560	1500	2500	3000	8400
17	250	350	600	1550	2600	3200	8650
21		240	864	1200	2200	3400	7200
25		250	900	1300	2400	2900	7800

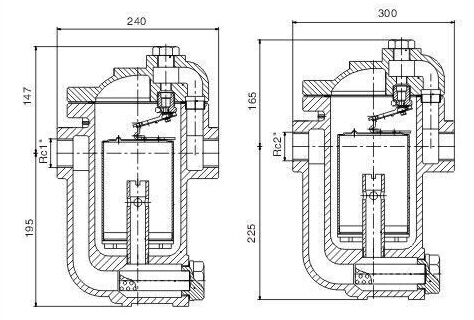

L883型、侧面进出、附过滤网、外部尺寸图（mm)
产品型号	口径（DN）	A	B	C	L	最大压力
L883	1/2-1	180	147	195	240	55
L883F	15-25	180	147	195	300	55

L885型、侧面进出、附过滤网、外部尺寸图（mm)
产品型号	口径（DN）	A	B	C	L	最大压力
L885	11/4-2	220	165	225	280	48
L885F	32-50	220	165	225	350	48

倒桶式蒸汽疏水阀连续排水能量表（KG/HR)选择时必须考虑2-3倍安全系数
TRAP NUMBER	△P KG/C㎡
TRAP NUMBER	0.5	1	2	4	9	8	10	12	15	17	21	25
L883 L883F							1240	1384	1200	1240	960	1040
L885 L885F							3600	3880	2400	2560	2720	2320
